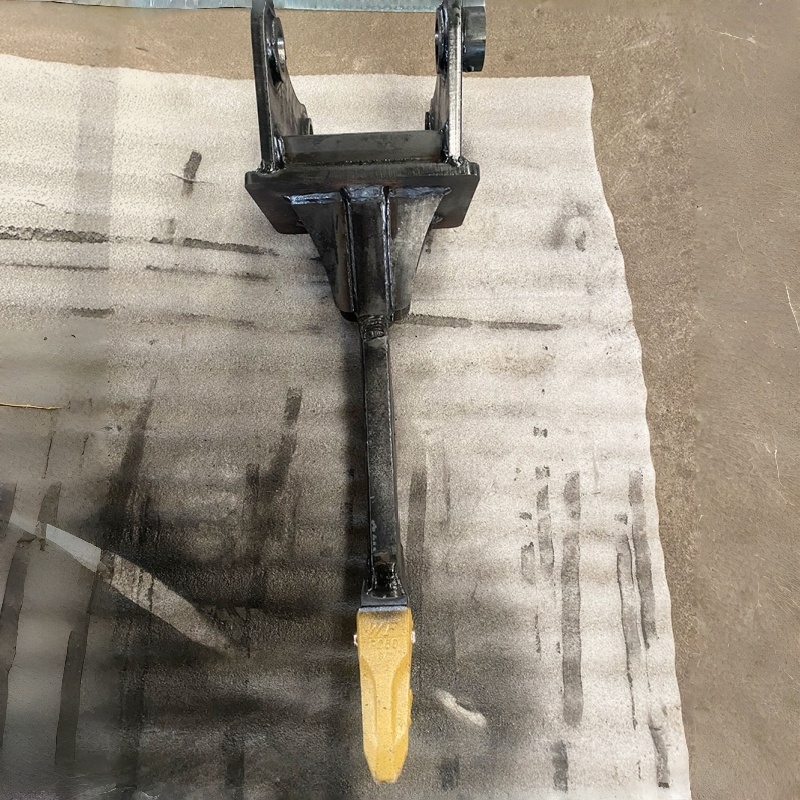

挖掘机岩石钩子

扫一扫访问手机站

济宁立东机械有限公司拥有大型镗铣床，各类加工设备，普通机械加工设备，数控火焰等离子切割机，各类焊机。主要从事汽轮机发电设备、挖掘机、装载机、压路机，矿山机械结构件、旋挖钻结构件、挖机结构件、冲床结构件(滑块、空气桶、电机板等)抓木器结构件、切割、焊接、机械加工、抛丸、喷漆。

发布时间：2022-09-19 09:23:22

浏览人数：214

济宁立东机械有限公司
高总：18253719300 高经理：15069755705
王经理：15564764500
地址：山东省济宁市汶上县经济开发区新世纪路19号

信息详情

在矿山开采、路基开挖和采石场作业中，风化石、页岩、红砂岩等硬质岩层往往让传统挖斗束手无策。强行挖掘不仅效率低下，还会对挖掘机的大小臂和液压系统造成严重损伤。挖掘机岩石钩子正是为解决这一难题而生的专用工作装置。

什么是挖掘机岩石钩子
行业内也常称为岩石臂、松土器、斗钩或鹰嘴臂，是安装在挖掘机前端的一种可更换工作装置。它的外形酷似鹰嘴或钩状，专门用于破碎、翻松硬质岩层和冻土，为后续的挖掘和装载作业创造条件。
岩石钩子通常与实心大臂、小臂配合使用，构成完整的岩石臂系统。其核心原理是：通过增加臂体自重，将挖掘机的液压动能与重力势能转化为对岩层的强力撕裂力，实现“以挖代爆”的作业效果。

为什么需要岩石钩子
传统挖斗在硬岩工况下面临三大痛点：
1、挖掘力不足。标准挖斗的切削力有限，面对风化石、页岩等硬质地层时往往“啃不动”，作业效率极低。
2、设备损耗大。强行用挖斗挖掘硬岩，反作用力会传递至小臂和铲斗油缸，长期作业会导致油缸损坏、臂体开裂。
3、破碎锤成本高。虽然液压破碎锤可以破碎岩石，但其高频震动对挖掘机主机损伤大，且维护成本和油耗都较高。
岩石钩子通过集中力量于单点的齿尖设计和增强臂体刚性的结构方案，有效解决了上述问题。

产品核心设计
1、齿尖与主体结构
岩石钩子的前端采用鹰嘴状单齿设计，能够集中液压动力嵌入岩层裂隙，以点破面。齿尖材料通常选用HARDOX耐磨钢或高强度锰钢，厚度可达50-100毫米，确保在高频冲击下不易变形和磨损。
2、臂体强化
岩石臂的大臂和小臂采用中空结构，内部填充铁砂与水泥混合物，形成实心效果。这种设计大幅增加了臂体自重，使挖掘机在向下冲击时能够产生数倍于标准臂的破坏力。臂体内部还设有固定支撑杆，保证中空结构在重载下的稳定性。
3、连接与限位机构
为应对破岩作业中的巨大反作用力，岩石钩子的连接系统进行了专门优化：
限位供板：设置在挖钩耳板一侧，限制挖钩的转动角度，确保破岩效果的同时防止过度翻转。
缓冲胶垫：位于限位供板顶端，吸收限位供板与小臂接触时的冲击，保护小臂前端。
H架与限位圆弧板：将反作用力直接传递至小臂结构件，避免铲斗油缸承受过载，有效延长油缸寿命。

适用工况
挖掘机岩石钩子主要应用于以下场景：

工况类型	具体应用
矿山开采	风化岩、页岩、红砂岩的剥离与破碎
采石场	次坚石、风化石的松动与分裂
路基开挖	硬土、冻土、沥青路面的翻松
免爆施工	禁止爆破区域的岩石开挖替代方案

岩石钩子特别适合禁止爆破作业的城区施工、环保要求高的矿山工程，以及传统破碎锤效率低下的大方量硬岩开挖项目。

与破碎锤的对比优势
相比液压破碎锤，岩石钩子在以下维度具有明显优势：
1、作业效率：岩石钩子利用臂体自重和液压冲击协同破岩，单次冲击力量更大，方量产出更高。
2、设备损耗：破碎锤的高频震动会加速挖掘机液压泵和主阀的磨损，而岩石钩子以低频强力冲击为主，对主机的损伤更小。
3、维护成本：破碎锤需要定期更换钎杆和密封件，维护费用高昂；岩石钩子的主要磨损件仅为齿尖，更换成本低且操作简单。
4、综合油耗：岩石钩子将挖掘机的液压功率集中用于破岩动作，能量利用率更高。

选型与适配建议
挖掘机岩石钩子的选型需考虑以下因素：
1、适配吨位：岩石臂系统通常适配35-60吨级挖掘机，具体需根据臂体重量和工况强度匹配。
2、材料选择：标准工况可选用Q345B，高强度硬岩工况建议选用HARDOX耐磨钢或锰钢材质。
3、安装方式：岩石钩子通过销轴与挖掘机小臂连接，需确认小臂马拉头尺寸和销孔规格与属具匹配。部分型号支持正铲反铲转换，可提升作业灵活性。
4、工况匹配：对于极硬岩层，建议选用固定式安装（取消铲斗油缸，挖钩固定角度），以获得更大的破岩力；对于软岩或需要调整角度的工况，可选用液压可调式。
